產品描述
GMJ14F/H型取樣閥
1、取樣閥設計制造
GB/T 12224-1989
JB/ T 7747-1995
2、取樣閥連接形式：
管接頭內螺紋連接
3、取樣閥結構特征：
硬軟雙密封副；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：
GB/T 13927-1992
5、材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
GMJ14F/H型取樣閥性能規范
GB/T 12224-1989
JB/ T 7747-1995
2、取樣閥連接形式：
管接頭內螺紋連接
3、取樣閥結構特征：
硬軟雙密封副；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：
GB/T 13927-1992
5、材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
GMJ14F/H型取樣閥性能規范
|
試驗項目 |
壓力值 |
|
公稱壓力 |
25 |
|
殼體試驗 |
37.5 |
|
密封試驗 |
27.5 |
|
氣壓試驗 |
15 |
|
適用溫度 |
≤180°C |
|
適用介質 |
水、蒸氣、油品等 |
GMJ14F/H型取樣閥主要零件材料
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
GMJ14F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ14F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
PTFE |

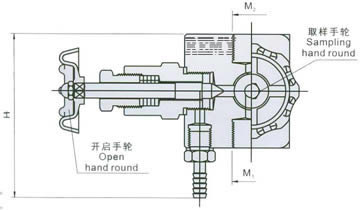

GMJ14F/H型取樣閥主要外形尺寸
|
規格 |
M1 |
M2 |
N-? |
L |
L1 |
L2 |
H |
D0 |
重量（KG） |
|
DN6 |
G1/2 |
M20×1.5 |
?10 |
98 |
37 |
75 |
100 |
63 |
1.7 |
